Matplotlib 文字の書式

公開日 2023-08-10

この記事では、Matplotlibの文字の書式を設定する方法を解説します。

フォントに関する主な書式を以下の表に示します。

引数	説明
fontfamily/family	'serif', 'sans-serif', 'cursive'（筆記体）, 'fantasy'（装飾の多いフォント）, 'monospace'（等幅フォント）
fontsize/size	floatの数値、または'xx-small', 'x-small', 'small', 'medium', 'large', 'x-large', 'xx-large'
fontstyle/style	'normal', 'italic'（斜体）, 'oblique'（斜体）
fontstretch/stretch	文字の横幅。0～1000の範囲の数値、または 'ultra-condensed', 'extra-condensed', 'condensed', 'semi-condensed', 'normal', 'semi-expanded', 'expanded', 'extra-expanded', 'ultra-expanded'
fontweight/weight	文字の太さ。0～1000の範囲の数値、または'ultralight', 'light', 'normal', 'regular', 'book', 'medium', 'roman', 'semibold', 'demibold', 'demi', 'bold', 'heavy', 'extra bold', 'black'
color/c	文字の色

また、文字の配置に関する主な書式を以下の表に示します。

引数	説明
horizontalalignment/ha	横方向の位置。'left', 'center', 'right'
verticalalignment/va	縦方向の位置。'bottom', 'baseline', 'center', 'center_baseline', 'top'
multialignment or ma	複数行の位置。'left', 'right', 'center'
linespacing	行間の広さをフォントサイズの倍数で指定
rotation	文字の回転。角度(°)または、'vertical'（90）, 'horizontal'(0)

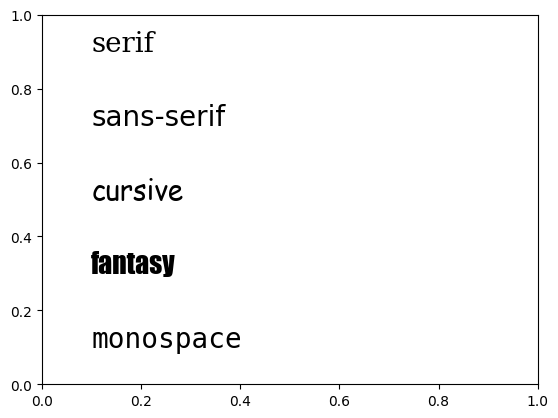

フォントファミリー

フォントファミリー（フォントの種類）はfontfamilyまたはfamilyオプションで変更できます。'serif', 'sans-serif', 'cursive'（筆記体）, 'fantasy'（装飾の多いフォント）, 'monospace'（等幅フォント）から選択可能です。以下に例を示します。

import matplotlib.pyplot as plt

fig, ax = plt.subplots()
ax.text(0.1, 0.9, "serif", fontfamily="serif", fontsize=20)
ax.text(0.1, 0.7, "sans-serif", fontfamily="sans-serif", fontsize=20)
ax.text(0.1, 0.5, "cursive", fontfamily="cursive", fontsize=20)
ax.text(0.1, 0.3, "fantasy", fontfamily="fantasy", fontsize=20)
ax.text(0.1, 0.1, "monospace", fontfamily="monospace", fontsize=20)
plt.show()

なお、ax.text(x, y, s)は文字列を描画するメソッドです。xとyは文字列の左下のx, y座標であり、sは表示する文字列です。

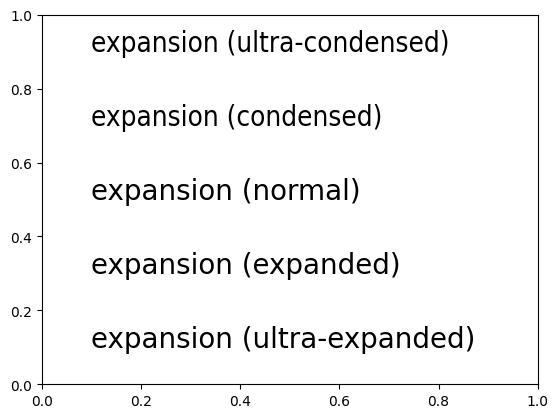

文字列の横幅

文字列の横幅はfontstretchまたはstretchオプションで変更できます。0～1000の範囲の数値で指定、または'ultra-condensed', 'extra-condensed', 'condensed', 'semi-condensed', 'normal', 'semi-expanded', 'expanded', 'extra-expanded', 'ultra-expanded'から選択します。以下に例を示します。

fig, ax = plt.subplots()
ax.text(0.1, 0.9, "expansion (ultra-condensed)", fontstretch="ultra-condensed", fontsize=20)
ax.text(0.1, 0.7, "expansion (condensed)", fontstretch="condensed", fontsize=20)
ax.text(0.1, 0.5, "expansion (normal)", fontstretch="normal", fontsize=20)
ax.text(0.1, 0.3, "expansion (expanded)", fontstretch="expanded", fontsize=20)
ax.text(0.1, 0.1, "expansion (ultra-expanded)", fontstretch="ultra-expanded", fontsize=20)
plt.show()

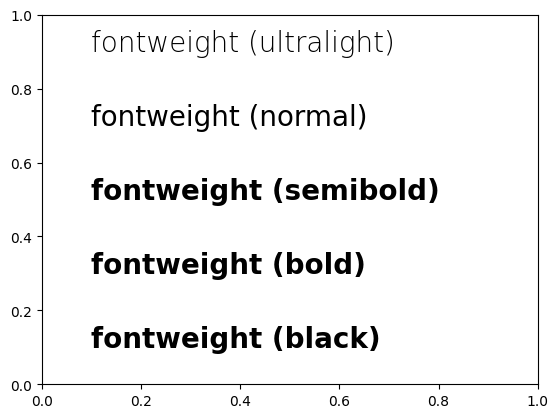

文字の太さ

文字列の太さはfontweightまたはweightオプションで変更できます。0～1000の範囲の数値で指定、または'ultralight', 'light', 'normal', 'regular', 'book', 'medium', 'roman', 'semibold', 'demibold', 'demi', 'bold', 'heavy', 'extra bold', 'black'から選択します。以下に例を示します。

fig, ax = plt.subplots()
ax.text(0.1, 0.9, "fontweight (ultralight)", fontweight="ultralight", fontsize=20)
ax.text(0.1, 0.7, "fontweight (normal)", fontweight="normal", fontsize=20)
ax.text(0.1, 0.5, "fontweight (semibold)", fontweight="semibold", fontsize=20)
ax.text(0.1, 0.3, "fontweight (bold)", fontweight="bold", fontsize=20)
ax.text(0.1, 0.1, "fontweight (black)", fontweight="black", fontsize=20)
plt.show()

横方向の位置

テキストの横方向の位置は、horizontalalignmentまたはhaオプションに'left', 'center', 'right'のいずれかを与えて指定します。 ax.text(x, y, s)の最初の引数xで文字列の横方向の位置を指定しますが、

• 'left': xが文字列の左端の座標になる（デフォルト）

• 'center': xが文字列の中央の座標になる

• 'right': xが文字列の右端の座標になる

となります。

以下にx=0.5としたときの例を示します。

fig, ax = plt.subplots()
ax.text(0.5, 0.9, "left", horizontalalignment="left", fontsize=20)
ax.text(0.5, 0.7, "center", horizontalalignment="center", fontsize=20)
ax.text(0.5, 0.5, "right", horizontalalignment="right", fontsize=20)
ax.grid()
plt.show()

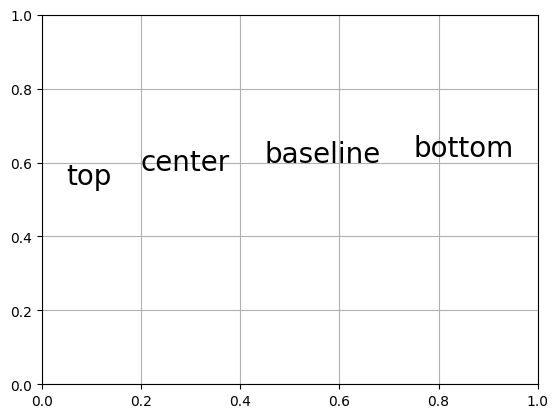

縦方向の配置

テキストの縦方向の位置は、verticalalignmentまたはvaオプションに'top', 'center', 'baseline', 'bottom'のいずれかを与えて指定します。 ax.text(x, y, s)の2番目の引数yで文字列の横方向の位置を指定しますが、

• 'top': yが文字列の上端の座標になる

• 'center': yが文字列の中央の座標になる

• 'baseline': yが文字列の下端の座標になる（デフォルト）

• 'bottom': yがテキストボックスの下端の座標になる

となります。

以下にy=0.6としたときの例を示します。

fig, ax = plt.subplots()
ax.text(0.05, 0.6, "top", verticalalignment="top", fontsize=20)
ax.text(0.2, 0.6, "center", verticalalignment="center", fontsize=20)
ax.text(0.45, 0.6, "baseline", verticalalignment="baseline", fontsize=20)
ax.text(0.75, 0.6, "bottom", verticalalignment="bottom", fontsize=20)
ax.grid()
plt.show()

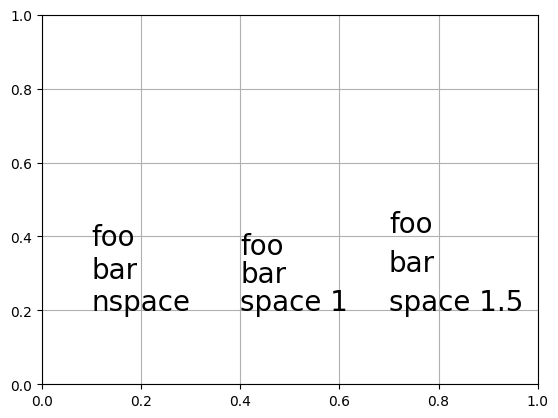

行間の広さ

テキストの行間の広さはlinespacingオプションで指定します。以下にデフォルトの行間とlinespacingを1, 1.5とした例をそれぞれ示します（デフォルトの値は1.2です）。 また、"\n"は改行を意味します。

fig, ax = plt.subplots()
ax.text(0.1, 0.2, "foo\nbar\nnspace", fontsize=20) # デフォルトの行間
ax.text(0.4, 0.2, "foo\nbar\nspace 1", linespacing=1, fontsize=20)
ax.text(0.7, 0.2, "foo\nbar\nspace 1.5", linespacing=1.5, fontsize=20)
ax.grid()
plt.show()

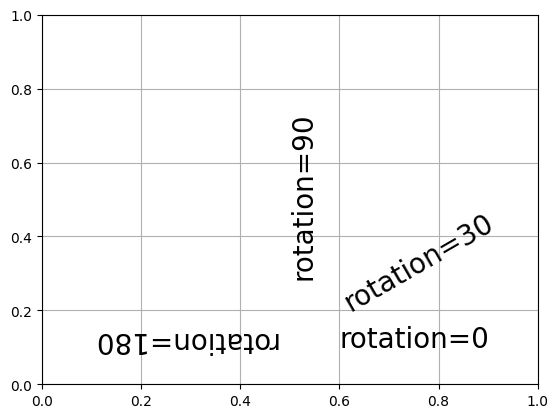

文字の回転

文字の回転角度はrotationオプションで指定します（単位は度です）。以下に角度を0（デフォルト）, 30, 90, 180度にした例を示します。

fig, ax = plt.subplots()
ax.text(0.6, 0.1, "rotation=0", rotation=0, fontsize=20)
ax.text(0.6, 0.2, "rotation=30", rotation=30, fontsize=20)
ax.text(0.5, 0.3, "rotation=90", rotation=90, fontsize=20)
ax.text(0.1, 0.1, "rotation=180", rotation=180, fontsize=20)
ax.grid()
plt.show()
