Matplotlibの図のタイトル

公開日 2023-08-10

この記事では、Matplotlibのグラフタイトルの設定方法を説明します。 Matplotlibのグラフでは、1つのFigureの内部に、1つ以上のサブプロットを表示できます。 このFigureとサブプロットのそれぞれにタイトルを表示できます。

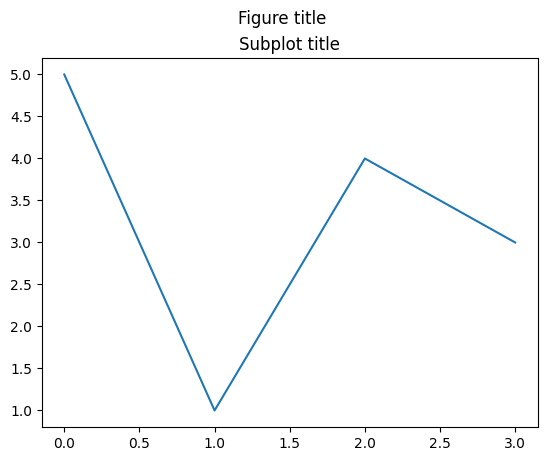

Figureにタイトルを設定する場合、Figure.suptitle()メソッドを使用します。 一方、サブプロットにタイトルを設定する場合、Axes.set_title()メソッドを使用します。 以下に例を示します。

import matplotlib.pyplot as plt

x = [5, 1, 4, 3]

fig, ax = plt.subplots()
ax.plot(x)
fig.suptitle("Figure title")
ax.set_title("Subplot title")
plt.show()

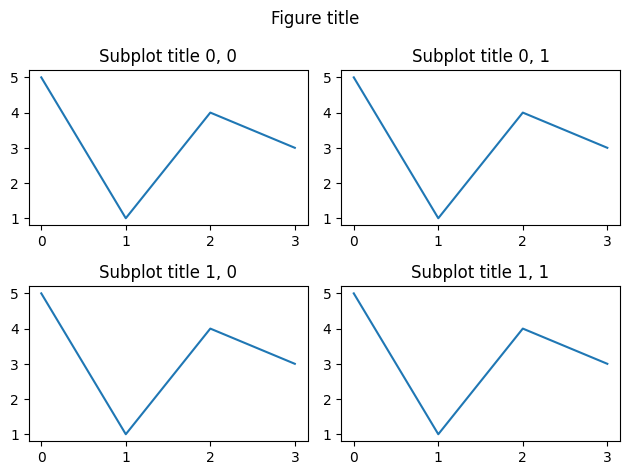

複数のサブプロットにタイトルを設定する例を以下に示します。

fig, ax = plt.subplots(nrows=2, ncols=2)
for i in range(2):
    for j in range(2):
        ax[i,j].plot(x)
        ax[i,j].set_title(f"Subplot title {i}, {j}")

fig.suptitle("Figure title")
fig.tight_layout()
plt.show()

Figureのタイトル

Figureにタイトルを設定するFigure.suptitle()メソッドの主なオプションを以下に示します。

• x (float): タイトルのx座標（デフォルト値：0.5）

• y (float): タイトルのy座標（デフォルト値：0.98）

• horizontalalignment, ha (str): タイトルのx方向の位置(center（デフォルト）, left, right)

• verticalalignment, va (str): タイトルのy方向の位置(top（デフォルト）, center, bottom, baseline)

• fontsize, size (float/str): フォントサイズ。数値またはxx-small, x-small, small, smaller, medium, large（デフォルト）, x-large, xx-large

• fontweight, weight (float/str): フォントの太さ。数値(0-1000)またはultralight, light, normal（デフォルト）, regular, book, medium, roman, semibold, demibold, demi, bold, heavy, extra bold, black

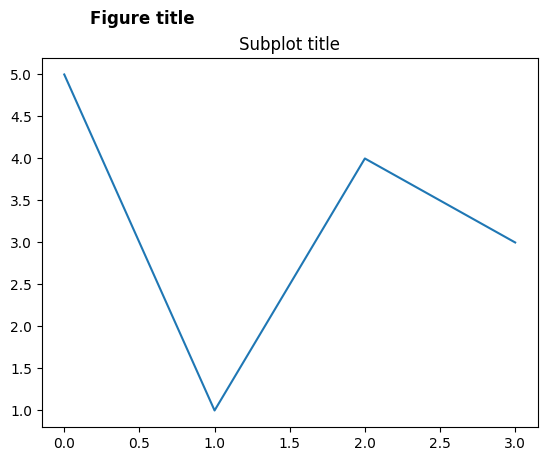

タイトルを左寄せの太字にした例を以下に示します。

fig, ax = plt.subplots()
ax.plot(x)
fig.suptitle("Figure title", horizontalalignment="left", x=0.2, weight="bold")
ax.set_title("Subplot title")
plt.show()

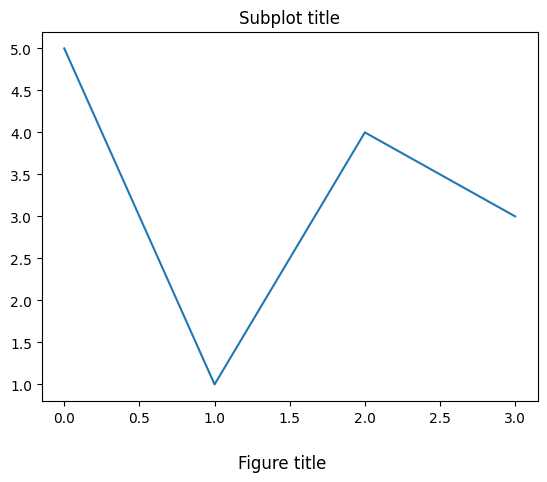

Figureのタイトルをグラフの下側に表示するには、yオプションを用います。

fig, ax = plt.subplots()
ax.plot(x)
fig.suptitle("Figure title", y=0)
ax.set_title("Subplot title")
plt.show()

サブプロットのタイトル

サブプロットにタイトルを設定するAxes.set_title()メソッドの主なオプションを以下に示します。

• fontdict (dict): タイトルの設定。辞書のキーは以下の通り。

  • fontsize, size (float/str): フォントサイズ。数値またはxx-small, x-small, small, smaller, medium, large（デフォルト）, x-large, xx-large

  • fontweight, weight (float/str): フォントの太さ。数値(0-1000)またはultralight, light, normal（デフォルト）, regular, book, medium, roman, semibold, demibold, demi, bold, heavy, extra bold, black

  • color (str): 文字の色

  • horizontalalignment, ha (str): タイトルのx方向の位置(center（デフォルト）, left, right)

  • verticalalignment, va (str): タイトルのy方向の位置(top（デフォルト）, center, bottom, baseline)

• loc (str): 文字のx方向の位置(center（デフォルト）, left, right)

• y (float): タイトルのy座標（1がトップ。デフォルト値：None）

• pad (float): Axes上部からのオフセット（デフォルト値：6.0）

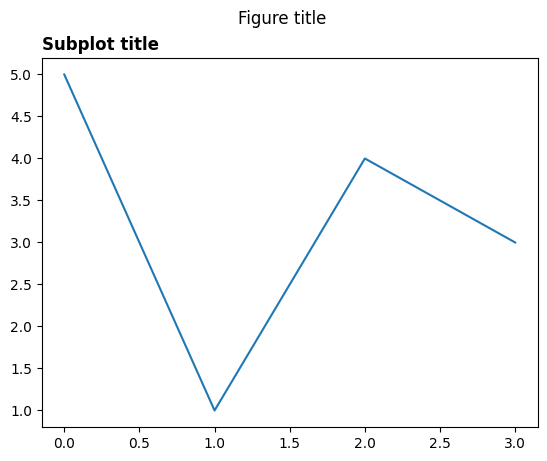

タイトルを左寄せの太字にした例を以下に示します。

fig, ax = plt.subplots()
ax.plot(x)
fig.suptitle("Figure title")
ax.set_title("Subplot title", fontdict={"weight": "bold"}, loc="left")
plt.show()

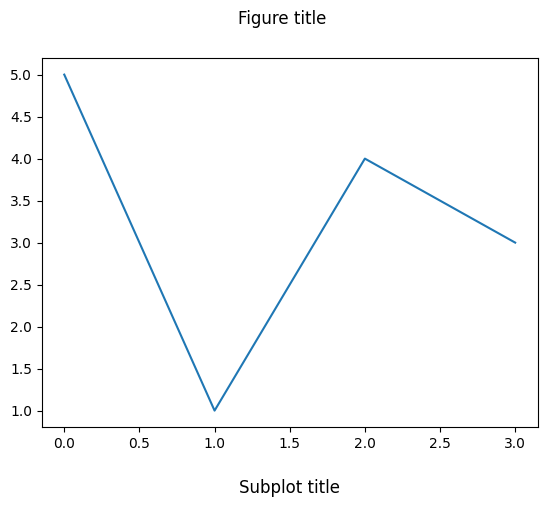

サブプロットのタイトルをグラフの下側に表示するには、yオプションを用います。

fig, ax = plt.subplots()
ax.plot(x)
fig.suptitle("Figure title")
ax.set_title("Subplot title", y=-0.2)
plt.show()
